المكثف condenser

مكثف condenser :

يتكون المكثـف من أنبوبة زجاجية طويلة مغلفة بأنبوبة زجاجية خارجية بها فتحتان علوية و سفلية . حيث يمرر الماء من الفتحة السفلية للمكثـف و يخرج من الفتحة العلوية أما الأنبوبة الداخلية للمكثـف فإن البخار يدخل فيها من الجهة العلوية و يتساقط قطرات من الجهة السفلية ، أي أن المكثـفات تعمل على تكثيف البخار الناتج من تسخين السائل أثناء عملية التقطير أو التسخين تحت مكثـف و عودة البخار إلى السائل الأصلي .

و للمكثـف أطوال و أشكال مختلفة فمنها يأتي بأطراف عادية و الأخرى مصنفرة كذلك الأنبوب الداخلي ممكن أن يكون مستقيما و ممكن أن يأتي بشكل لولبي أو بأي شكل آخر .

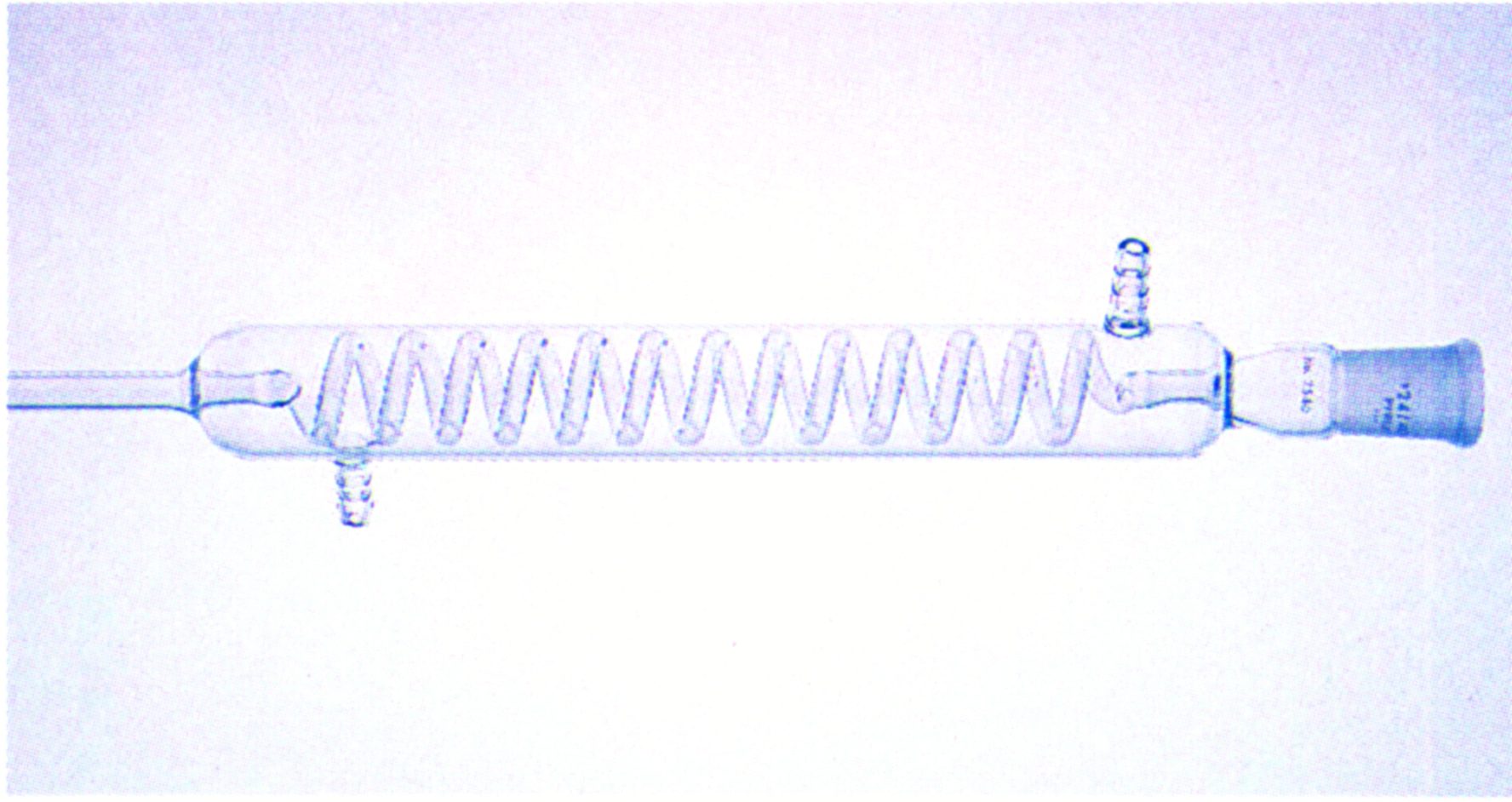

مكثف condenser
مكثف جراهام

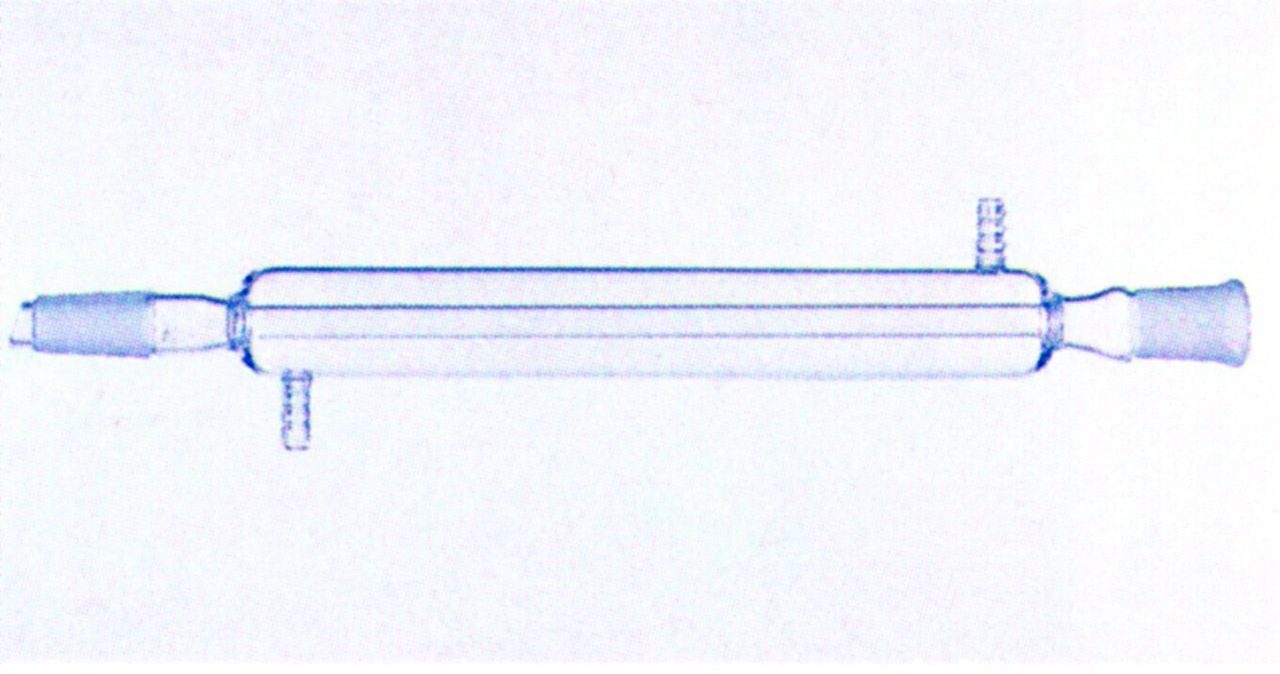

مكثف condenser
مكثف ليبدج
